BCR-ABL-transkriptet og deregulation af vigtige cellulære nøgleprocesser

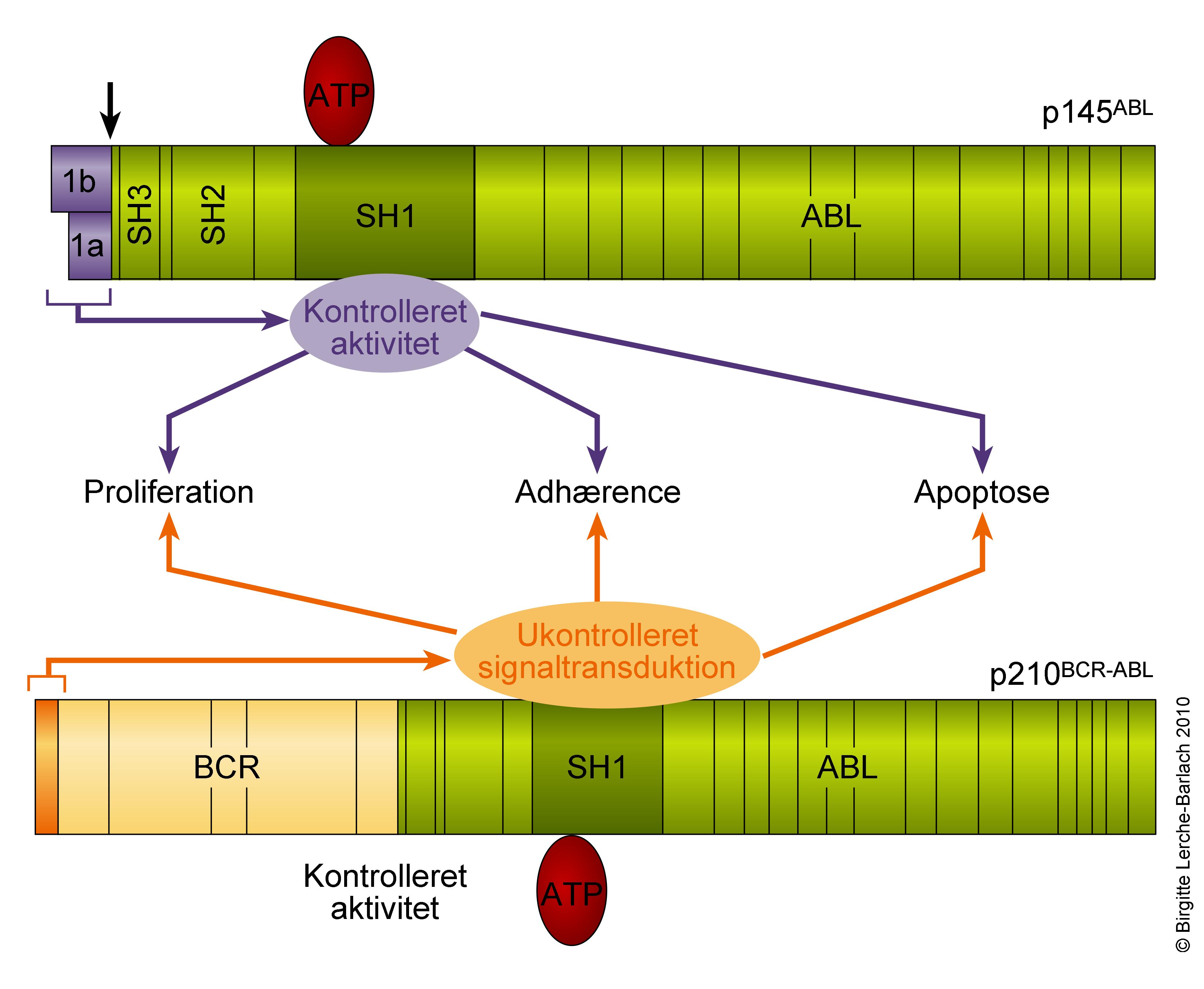

Illustrationen viser øverst den normale regulation og nederst deregulationen af vigtige cellulære processer - proliferation, ændret apoptose og adhærence af leukæmiske celler - som opstår ved dannelsen af BCR-ABL fusionstranscriptet ved kronisk myeloid leukæmi. Dannelsen af dette "sammensmeltningsprotein" (affødt af 9/22 translokationen = Philadelphia-kromosomet, der ses nederst til venstre, forklarer den uhæmmede cellevækst (myeloproliferation), ændret dødssignal (cellerne får ikke dødssignalet og akkumulerer derfor = myeloakkumulation) og ændret adhærence til knoglemarvens stroma, således at umodne celler forlader knoglemarven.
